구조역학의 기본, 부재력과 단면력
안녕하세요! 오늘은 토목 및 건축 구조 설계의 가장 기본적인 토대라고 할 수 있는 부재력과 단면력에 대해 자세히 알아보는 시간을 갖겠습니다. 복잡하고 거대해 보이는 건축물과 인프라 시설들이 우리에게 안전과 편리함을 제공하기 위해서는, 그 속에서 작용하는 힘의 원리를 정확히 이해하는 것이 필수적입니다. 마치 우리 몸의 뼈와 근육이 외부의 힘에 저항하며 균형을 이루듯, 구조물 역시 다양한 하중 조건 속에서 내부적으로 힘을 발생시키며 안정성을 유지합니다. 바로 이 내부의 힘이 부재력과 단면력이라는 형태로 나타나는 것이죠.
만약 이러한 개념에 대한 명확한 이해 없이 구조물을 설계한다면, 이는 마치 눈을 감고 운전하는 것과 같습니다. 잠재적인 설계 결함은 물론이고, 심각한 경우에는 구조물의 파괴라는 끔찍한 결과로 이어질 수 있습니다. 따라서, 토목 및 건축분야에 종사하는 분들이라면 반드시 숙지해야 할 핵심 개념이라고 할 수 있습니다.
자, 그럼 지금부터 부재력과 단면력이란 무엇인지, 어떤 종류가 있는지, 그리고 실제 구조 설계에서는 어떻게 활용되는지 함께 자세히 살펴보시죠!
1. 부재력과 단면력 정의
구조역학에서 부재력 (member force)은 구조물을 구성하는 각 부재의 내부에 발생하는 모든 내부 힘과 모멘트를 통칭하는 용어입니다. 외부에서 가해지는 다양한 하중에 저항하기 위해 부재의 단면 곳곳에 분포하는 응력의 결과로 나타나죠. 쉽게 말해, "이 부재가 얼마나 힘을 받고 있나?"를 나타내는 총체적인 값이라고 생각하시면 됩니다.
반면, 단면력 (sectional force)은 구조 부재의 특정 단면을 기준으로 작용하는 내부 힘과 모멘트를 의미합니다. 특정 부위를 가상으로 잘랐을 때, 그 잘린 면에서 각 부분이 평형을 이루기 위해 작용하는 힘과 모멘트가 바로 단면력입니다. 마치 우리가 어떤 물건을 자를 때, 잘린 면에 느껴지는 저항력과 비슷하다고 할 수 있죠.
때로는 부재력과 단면력을 같은 의미로 사용하기도 하지만 , 엄밀히 구분하자면 부재력은 부재 전체의 내부 힘 상태를 포괄적으로 나타내는 반면, 단면력은 특정 지점에서의 내부 힘을 좀 더 구체적으로 보여주는 개념이라고 할 수 있습니다. 구조 해석을 할 때는, 부재력은 결국 수많은 단면력들이 모여서 이루는 분포로 이해할 수 있습니다. 따라서, 구조물에 작용하는 외부 하중을 분석하려면, 먼저 구조물 전체의 지지점에서 발생하는 반력을 계산한 후, 각 부재의 특정 단면에서 나타나는 단면력을 파악하는 것이 중요합니다.
2. 부재력의 종류 : 어떤 힘들이 작용할까?

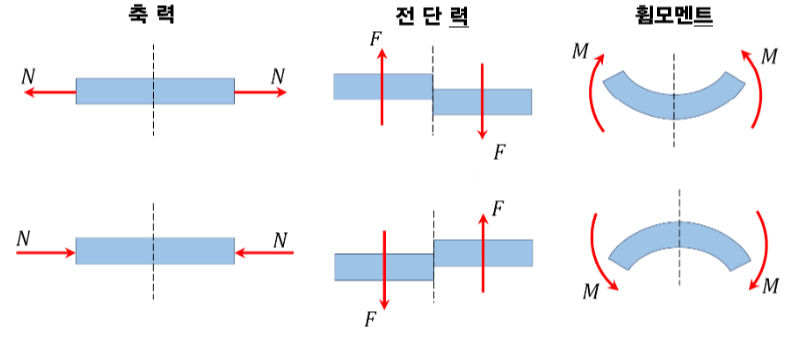

구조 부재가 외부 하중에 저항하는 방식에 따라 다양한 형태의 부재력이 발생합니다. 크게 네 가지 주요 부재력으로 분류할 수 있습니다.
2.1. 축력 (Axial Force) : 잡아당기거나 압축하거나
축력은 부재의 중심축 방향으로 작용하는 힘으로, 부재를 길게 늘이거나 반대로 짧게 압축시키는 역할을 합니다. 마치 고무줄을 양쪽으로 잡아당기거나, 스프링을 눌렀을 때 느껴지는 힘과 유사하죠. 잡아당기는 힘은 인장력이라 하며 보통 양(+)의 값으로, 밀어 넣는 힘은 압축력이라 하며 음(-)의 값으로 표현하는 경우가 많습니다. 축력의 크기는 부재의 단면적과 재료의 특성에 따라 결정되며, 구조물의 안정성에 매우 중요한 영향을 미칩니다. 특히 압축력은 가늘고 긴 부재에서 갑자기 옆으로 휘어지는 좌굴 현상을 유발할 수 있으므로 설계 시 세심한 주의가 필요합니다. 트러스 구조물의 각 부재는 주로 이 축력만을 받도록 설계됩니다.
2.2. 전단력 (Shear Force) : 엇갈리게 미끄러지는 힘
전단력은 부재의 중심축에 수직 방향으로 작용하며, 부재의 한쪽 부분을 다른 부분에 대해 마치 가위로 자르듯이 미끄러지게 하려는 힘입니다. 주로 옆에서 가해지는 횡하중이나 지지점에서 발생하는 반력에 의해 나타나며, 보나 프레임 구조물의 설계에서 중요한 고려 사항입니다. 만약 전단력이 너무 크면 부재가 그대로 잘려나가는 전단 파괴가 발생할 수 있으며, 특히 하중이 집중되는 지점이나 지지점 근처에서 큰 전단력이 발생하기 쉽습니다.
2.3. 휨 모멘트 (Bending Moment): 구부리거나 휘어지게 하는 회전력
휨 모멘트는 외부 하중으로 인해 부재가 마치 활처럼 굽어지려는 경향을 나타내는 내부 모멘트입니다. 휨 모멘트는 부재 단면 내부에 한쪽은 늘어나려는 인장 응력을, 다른 한쪽은 줄어들려는 압축 응력을 동시에 발생시킵니다. 보나 프레임 설계의 핵심 요소이며, 휨 모멘트의 크기는 작용하는 외력과 부재의 길이에 따라 변화합니다. 휨 모멘트가 가장 크게 발생하는 지점은 부재가 굽힘 파괴에 가장 취약한 부분이므로, 설계 시 특별히 신경 써야 합니다.
2.4. 비틀림 모멘트 (Torsional Moment) : 비틀어지게 하는 회전력
비틀림 모멘트는 부재의 중심축을 기준으로 비틀리게 하려는 경향을 나타내는 내부 모멘트입니다. 주로 하중이 중심에서 벗어나 작용하거나, 구조물의 형태가 비대칭적일 때 발생하며, 축이나 특정 형태의 보와 프레임 부재 설계에서 고려해야 합니다. 비틀림 모멘트는 부재 내부에 전단 응력을 유발하며 , 과도한 비틀림은 구조물의 불안정이나 파괴로 이어질 수 있습니다. 원형 단면을 가진 부재는 비틀림에 대한 저항력이 뛰어납니다.
| 부재력 | 정의 | 특징 | 구조적 중요성 |
| 축력 | 부재 축 방향으로 작용하는 힘 (인장 또는 압축) | 부재 길이 변화 유발, 하중 분포에 따라 크기 변함 | 안정성, 변형, 좌굴 가능성 결정, 트러스 부재 설계의 주요 고려 사항 |
| 전단력 | 부재 축에 수직 방향으로 작용하는 힘 | 부재 길이 따라 크기와 방향 변함, 횡하중 및 지점 반력에 의해 발생 | 전단 응력 및 전단 파괴 유발, 보 및 프레임 설계의 중요 요소 |
| 휨 모멘트 | 부재를 굽히려는 내부 모멘트 | 부재 길이 따라 크기와 부호 변함, 인장 및 압축 응력 유발 | 굽힘 응력, 처짐, 굽힘 파괴 결정, 보 및 프레임 설계의 핵심 요소 |
| 비틀림 모멘트 | 부재 축을 중심으로 비틀려는 내부 모멘트 | 적용된 비틀림 및 단면 형상에 따라 크기 결정, 원형 단면이 저항력 우수 | 비틀림 전단 응력 및 비틀림 파괴 유발, 축 설계 및 특정 하중 조건에서 중요 |
3. 구조 요소별 부재력 계산 원리
구조물의 종류와 지지 조건에 따라 부재력 또는 단면력을 계산하는 방법은 조금씩 다릅니다.
- 보 (Beam) : 단순하게 양쪽 끝이 지지된 단순보, 한쪽 끝만 고정된 캔틸레버보, 지지점보다 더 튀어나온 부분이 있는 내민보 등 다양한 형태의 보가 있습니다. 이러한 보에서는 주로 전단력과 휨 모멘트를 계산하며, 힘의 평형 조건을 이용하여 특정 단면에서의 내부 힘을 구할 수 있습니다.
- 기둥 (Column) : 주로 위에서 눌리는 축방향 압축력을 받는 부재입니다. 기둥 설계에서는 압축력뿐만 아니라 가늘고 긴 기둥이 옆으로 휘어지는 좌굴 현상을 방지하는 것이 매우 중요합니다.
- 트러스 (Truss) : 여러 개의 직선 부재들이 핀으로 연결되어 삼각형 형태로 이루어진 구조물입니다. 트러스 부재는 주로 축력 (인장력 또는 압축력)만을 받으며, 절점법이나 단면법을 이용하여 각 부재의 힘을 계산합니다.
- 라멘 (Frame) : 보와 기둥이 단단하게 연결(강결)된 구조물로, 각 부재는 축력, 전단력, 휨 모멘트를 모두 받을 수 있습니다. 라멘 구조의 부재력을 계산하기 위해서는 전체 구조물의 평형 조건과 각 부재의 연결 부위에서의 평형 조건을 모두 고려해야 합니다.
4. 부재력과 단면력, 왜 중요할까요?
부재력과 단면력은 구조물의 안전성과 설계를 결정하는 핵심 요소입니다. 각 부재가 받는 힘의 종류와 크기에 따라 부재가 파괴되거나 변형될 수 있으며, 이는 곧 전체 구조물의 안전에 직접적인 영향을 미치기 때문입니다.
구조 설계의 가장 중요한 목표는 구조물이 예상되는 모든 하중을 안전하게 지지하고, 사용 목적에 맞는 기능을 유지하도록 하는 것입니다. 이를 위해 엔지니어는 구조물에 작용할 수 있는 다양한 하중 (구조물 자체 무게인 고정 하중, 차량하중, 사람이나 가구 등의 활하중, 바람이나 지진에 의한 하중 등)을 예측하고, 이러한 하중으로 인해 각 부재에 발생하는 부재력과 단면력을 정확하게 분석해야 합니다.
만약 부재력이 재료가 견딜 수 있는 힘의 한계를 넘어서면, 부재는 결국 파괴될 것입니다. 또한, 부재의 변형이 너무 커지면 구조물의 사용성에 문제가 발생할 수 있습니다. 예를 들어, 보가 너무 많이 휘어진다면 천장에 균열이 생기거나 사용자들이 불안감을 느낄 수 있겠죠.
설계 과정에서 엔지니어는 다양한 설계 기준과 규정을 준수해야 합니다. 이러한 기준들은 재료의 강도, 예상되는 하중, 구조물의 사용 목적 등을 고려하여 부재력에 대한 안전 기준을 제시합니다. 엔지니어는 이러한 기준을 바탕으로 적절한 재료를 선택하고, 부재의 크기를 결정하며, 구조물의 연결 방식을 설계하여 구조물의 안전성을 확보합니다.
5. 실제 설계 사례
부재력과 단면력 개념은 실제 건축 및 토목 구조 설계의 다양한 분야에서 활용됩니다.
- 고층 건물 설계 : 각 층의 바닥과 보는 중력 하중으로 인해 휨 모멘트와 전단력을 받게 되며, 기둥은 위층의 하중을 압축력으로 전달받습니다.
- 교량 설계 : 트러스교의 각 부재는 차량 하중을 축력 형태로 전달하며 , 아치교는 하중을 아치 형태를 통해 압축력으로 지지점으로 전달합니다.
- 철골 구조물 설계 : 볼트나 용접과 같은 연결부는 부재 간의 부재력을 안전하게 전달하도록 설계되어야 합니다.
이처럼 부재력 및 단면력 개념은 안전하고 효율적인 구조물을 설계하기 위한 필수적인 도구이며, 다양한 구조 형식과 하중 조건에 따라 그 중요성은 더욱 커집니다.
6. 부재력 선도 : 힘의 흐름을 시각적으로 확인하자
부재력 선도 (Member Force Diagrams)는 구조 부재의 길이에 따라 내부 부재력이 어떻게 변화하는지를 그래프로 나타낸 것입니다. 주로 축력도 (AFD), 전단력도 (SFD), 휨 모멘트도 (BMD)가 사용됩니다. 이러한 선도를 통해 부재력의 크기와 방향, 최대 및 최소 부재력 발생 위치 등을 시각적으로 파악할 수 있으며, 이는 구조물의 안전성을 평가하고 효율적인 설계를 수행하는 데 매우 유용한 도구입니다.
7. 구조 해석 소프트웨어 활용
최근에는 구조 해석 소프트웨어를 이용하여 복잡한 구조물의 부재력 및 단면력을 쉽고 빠르게 계산하고 확인할 수 있습니다. 이러한 소프트웨어는 유한 요소 해석법과 같은 고급 수치 해석 기법을 활용하여 구조물의 거동을 정확하게 예측하고, 다양한 형태의 결과 (부재력 테이블, 부재력 선도, 변형 형상 등)를 제공합니다. 엔지니어는 이러한 소프트웨어의 기능을 활용하여 더욱 안전하고 경제적인 구조물을 설계할 수 있습니다.
8. 결 론
이번 시간에는 구조역학의 핵심 개념인 부재력과 단면력에 대해 자세히 알아보았습니다. 부재력의 종류부터 계산 원리, 실제 설계 활용 사례, 그리고 부재력 선도와 구조 해석 소프트웨어 활용법까지 다양한 내용을 다루었는데요, 이러한 부재력과 단면력에 대한 이해는 안전하고 효율적인 구조물을 설계하고 분석하는 데 필수적인 첫걸음입니다. 토목 및 건축 분야에 종사하시는 모든 기술자 분들이 이 기본적인 지식을 바탕으로 더욱 안전하고 지속 가능한 미래를 만들어 나가시기를 응원합니다.
