옹벽 구조물(Retaining Wall) 이란?

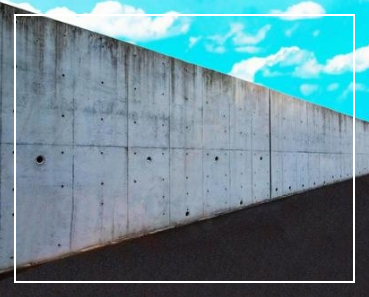

콘크리트 옹벽 구조물



옹벽은 우리 주변에서 흔히 볼 수 있지만, 그 중요성은 종종 간과되곤 합니다. 옹벽이란 무엇일까요? 간단히 말해, 옹벽은 흙이 자체의 압력으로 인해 무너지지 않도록 만든 벽입니다. 이는 용지가 제한된 상황에서 토지를 효율적으로 사용하기 위한 구조물이며 , 절토면이나 성토면이 흙의 압력으로 붕괴되는 것을 방지하는 콘크리트 벽체의 역할을 합니다. 옹벽은 주로 토사와 물을 막아 전면과 배면에 유용한 공간을 확보하는 데 목적을 둡니다. 흙과 물은 상당한 무게와 압력을 지니는데, 옹벽은 이러한 외력을 견디고 지반 자체의 지지력을 유지하며 토사 유실을 막는 중요한 역할을 수행합니다. 지표면의 안정적인 경사면을 더 가파르게 조성할 때, 옹벽은 지반 붕괴를 막기 위해 필수적인 구조물이 됩니다.



우리 주변을 둘러보면 옹벽을 쉽게 찾아볼 수 있습니다. 산을 깎아 만든 도로, 산과 산 사이를 잇는 도로, 계곡을 따라 건설된 도로변에는 어김없이 옹벽이 설치되어 있습니다. 언덕을 깎아 조성한 건축물 대지나 고저차가 심한 지역의 아파트 단지에서도 옹벽을 발견할 수 있습니다. 성토면 끝이 부지 경계와 맞닿거나 성토 범위가 넓은 경우에도 옹벽이 필요하며 , 방음벽이나 난간, 교량의 날개벽과 같이 구조물 기초와 흙막이가 동시에 요구되는 상황에서도 옹벽이 사용됩니다. 주택이나 학교와 같은 저층 건축물 주변의 석축 옹벽 , 전원주택의 경계를 따라 설치된 옹벽 , 주차장과 정원 사이의 높이 차이를 처리하기 위한 조경용 옹벽 블록 등 다양한 형태로 우리 생활 곳곳에 존재합니다. 이처럼 옹벽은 단순히 흙을 막는 구조물을 넘어, 토지 이용의 효율성을 높이고 안전한 환경을 조성하는 데 중요한 역할을 합니다.



1. 옹벽의 종류별 특징

옹벽은 그 기능과 형태에 따라 다양한 종류로 나눌 수 있습니다. 각 종류별로 특징과 장단점, 그리고 주로 사용되는 상황이 다르므로, 적절한 옹벽을 선택하는 것은 매우 중요합니다.

1.1 중력식 옹벽

중력식 옹벽은 옹벽 자체의 무게로 토압과 같은 외부 힘에 저항하는 가장 기본적인 형태입니다. 주로 무근 콘크리트나 석재로 만들어지며 , 구조물 자체의 자중을 이용하여 안정성을 확보합니다. 석축 옹벽도 넓은 의미에서 중력식 옹벽에 포함될 수 있습니다. 일반적으로 높이가 5m 이하인 곳에 주로 사용되며 , 기초 지반이 양호한 지역에 적합합니다.



중력식 옹벽은 설계 및 시공 과정이 비교적 간단하고 , 짧은 높이의 벽체에 대해서는 비용 효율적인 선택이 될 수 있습니다. 콘크리트, 석재, 벽돌 등 다양한 재료로 시공이 가능하여 미관상으로도 여러 가지 선택지를 제공합니다. 또한, 견고하고 내구성이 뛰어나 유지 관리에 큰 노력이 필요하지 않습니다.



하지만 중력식 옹벽은 자체 무게로 저항하기 때문에 벽체의 두께가 두꺼워져야 하며, 이는 넓은 설치 공간을 필요로 한다는 단점이 있습니다. 또한, 높은 벽체에는 적용하기 어렵고 , 지반 조건이 좋지 않거나 높은 상재하중이 작용하는 경우에는 부적합할 수 있습니다. 시공 시 많은 양의 재료가 소요되어 재료비가 높을 수 있으며 , 불안정한 지반이나 높은 지하수위 지역에는 사용이 제한될 수 있습니다.



1.2 캔틸레버식 옹벽

캔틸레버식 옹벽은 철근 콘크리트로 만들어진 L자형 또는 역T자형 구조로, 수직 벽체(stem)와 바닥판(base slab)으로 구성됩니다. 벽체의 두께를 줄이고 발생하는 인장 응력에 저항하기 위해 철근을 배근하며 , 구조물 자체의 무게와 바닥판 위의 흙 무게를 이용하여 토압에 저항합니다. 역T형, L형, 역L형 등 다양한 형태가 있으며 , 일반적으로 높이 8m 이하의 옹벽에 사용됩니다.



캔틸레버식 옹벽은 중력식 옹벽에 비해 벽체 두께가 얇아 설치 공간을 절약할 수 있으며 , 동일한 높이에 대해 더 적은 재료를 사용하여 비용을 절감할 수 있습니다. 다양한 설계와 미적 옵션을 제공하며 , 중간 높이에서 높은 높이의 옹벽에 적합합니다. 또한, 개방된 굴착 작업이 용이하고 인접 부지 아래에 앵커 설치가 필요 없을 수 있어 시공이 편리합니다.



하지만 캔틸레버식 옹벽은 설계 및 시공이 중력식 옹벽보다 복잡하며 , 지반 조건, 하중, 구조적 안정성에 대한 세심한 고려가 필요합니다. 굴착 깊이에 제한이 있을 수 있고 , 인접 건물과 가까운 곳에서는 사용이 어려울 수 있습니다. 또한, 수평 이동, 들어올림, 지반 지지력 부족으로 인한 파괴가 발생할 수 있으므로 , 철저한 안정성 검토가 요구됩니다.



1.3 부벽식 옹벽

부벽식 옹벽은 캔틸레버식 옹벽의 일종으로, 벽체 뒤쪽에 일정한 간격으로 부벽(counterfort)을 설치하여 벽체와 바닥판을 연결한 구조입니다. 부벽은 벽체의 압축 및 인장 강도를 보강하여 전체적인 내력을 향상시키는 역할을 하며 , 주로 8m 이상의 높은 옹벽에 사용됩니다. 부벽은 벽체의 전단력과 휨 모멘트를 감소시키는 효과가 있습니다.



부벽식 옹벽은 높은 벽체를 지지하는 데 필요한 재료 양을 줄일 수 있어 경제적이며 , 큰 토압과 하중을 견딜 수 있도록 설계되어 대규모 프로젝트에 적합합니다. 구조적으로 효율성이 뛰어나며 안정적인 지지력을 제공하고 , 다양한 마감재를 사용하여 미관을 향상시킬 수 있습니다.



그러나 부벽식 옹벽은 설계 및 시공이 다른 옹벽에 비해 더 복잡하고 , 추가적인 수직 지지대인 부벽 설치로 인해 작업 공간이 제한될 수 있습니다. 또한, 뒷부벽식 옹벽의 경우 흙 되메우기 작업이 복잡해질 수 있다는 단점이 있습니다. 주로 댐, 교량, 고속도로와 같이 높은 옹벽이 필요한 대형 프로젝트에 사용됩니다.



1.4 흙막이 옹벽 (Sheet Pile Walls)

흙막이 옹벽은 주로 얇은 강재, 목재, 또는 콘크리트 판재를 서로 연결하여 지반 속에 박아 넣어 흙이나 물의 압력에 저항하는 구조물입니다. 주로 굴착 공사 시 임시로 토사 붕괴를 막거나 지하수 유입을 차단하는 용도로 사용되지만 , 영구적인 옹벽으로도 사용될 수 있습니다. 판재를 땅에 박는 방식에 따라 항타, 진동, 압입 등 다양한 공법이 적용됩니다.



흙막이 옹벽은 설치가 빠르고 간편하며 , 좁은 공간에서도 시공이 가능하여 도심지 굴착 공사에 유리합니다. 강재 흙막이의 경우 재사용이 가능하여 경제적이며 , 지하수 차단 효과가 뛰어나 지반이 연약하거나 지하수위가 높은 지역에 효과적입니다.



하지만 흙막이 옹벽은 암반이나 자갈이 많은 지반에서는 시공이 어려울 수 있으며 , 시공 시 소음과 진동이 발생하여 주변 환경에 영향을 줄 수 있습니다. 또한, 높은 옹벽이나 큰 토압에는 적용이 어려울 수 있으며 , 부식에 취약한 재료의 경우 별도의 방호 처리가 필요합니다. 주로 지하 주차장, 지하철 공사, 하천 제방, 항만 시설 등에 활용됩니다.



1.5 기타 옹벽 종류

이 외에도 다양한 종류의 옹벽이 존재합니다. 보강토 옹벽은 옹벽 뒤쪽의 흙 속에 그물망과 같은 보강재를 넣어 흙 자체의 무게로 벽체를 지지하는 방식입니다. 시공이 비교적 간편하고 비용이 저렴하며 공사 기간이 짧다는 장점이 있어 최근 많이 사용됩니다. 다만, 부분적인 보수가 어렵고 시공 시 보강재 설치에 주의가 필요합니다.



석축 옹벽은 자연석이나 가공된 돌을 쌓아 만든 옹벽으로 , 주변 환경과 자연스럽게 어울리는 장점이 있습니다. 쌓는 방식에 따라 메쌓기와 찰쌓기로 나뉘며 , 높이가 높아질수록 안정성이 떨어질 수 있고 자연석 확보에 어려움이 있을 수 있습니다. 최근에는 철망에 돌을 채워 만든 개비온 옹벽이 친환경적인 재료로 조경 분야에서 활용되기도 합니다. 또한, 발파된 자연석에 앵커와 스테인리스 와이어로 고정하는 산석 옹벽은 안정성과 함께 식재 및 경관 효과를 높일 수 있습니다.



표 1: 옹벽 종류별 비교

구 분	주요특징	장점	단점	사용상황
중력식 옹벽	자체 무게로 저항	단순 시공, 짧은 높이에 경제적, 다양한 재료	넓은 공간 필요, 높은 벽에 부적합, 지반 조건 영향	낮은 옹벽, 양호한 지반
캔틸레버식 옹벽	철근 콘크리트, L/역T형	공간 절약, 재료 절감, 중간 높이에 적합	복잡한 설계/시공, 굴착 깊이 제한, 안정성 검토 중요	중간 높이 옹벽, 상업/주거/기반 시설
부벽식 옹벽	부벽으로 보강된 캔틸레버	높은 벽에 적합, 재료 절감 효과	복잡한 설계/시공, 작업 공간 제한	높은 옹벽, 댐/교량/고속도로
흙막이 옹벽	판재를 지반에 박아 설치	빠른 시공, 좁은 공간에 유리, 지하수 차단	시공 소음/진동, 암반 지반에 어려움, 높은 토압에 제한	임시 흙막이, 지하 굴착, 항만 시설
보강토 옹벽	흙과 보강재를 사용	간편 시공, 저렴한 비용, 짧은 공기	부분 보수 어려움, 보강재 시공 중요	일반적인 옹벽, 넓은 범위 시공
석축 옹벽	돌을 쌓아 만듦	자연스러운 외관, 친환경적	높은 벽에 불안정, 자연석 확보 어려움	조경용 옹벽, 낮은 옹벽

---

2. 옹벽의 기본적인 설계 방법과 주요 고려 요소

옹벽의 안전하고 효율적인 기능을 위해서는 적절한 설계가 필수적입니다. 옹벽 설계는 외부 힘과 내부 저항력의 균형을 이해하고, 철근 콘크리트 구조의 안전성을 검토하여야 합니다. 옹벽은 전도와 활동에 저항하여 지형과 기반 시설의 안전성을 유지하도록 건설되어야 하며 , 설계 시에는 토압, 배수, 옹벽 자체의 무게 등 다양한 요소를 고려해야 합니다. 특히 중력식 옹벽의 설계에서는 수평 토압에 대한 안정성이 중요한 고려 사항입니다.



2.1 토압 계산의 이해

옹벽에 작용하는 토압은 구조물 설계에서 가장 중요한 외력 중 하나로, 주로 주동토압, 수동토압, 정지토압으로 구분됩니다. 일반적으로 설계 시에는 옹벽이 흙에 의해 밀려나는 상황을 가정하여 주동토압(active earth pressure)을 주요 하중으로 고려하며, 이는 흙이 외부로 변형될 수 있는 상태에서 발생하는 최소한의 토압입니다. 반대로 수동토압(passive earth pressure)은 옹벽이 흙 쪽으로 이동하여 흙이 압축되며 생기는 저항압력으로, 활동 검토 시 저항 요소로 고려될 수 있습니다. 정지토압(at-rest earth pressure)은 벽이 움직이지 않는 상태에서 발생하는 압력으로, 지하 구조물이나 고정된 구조물에서 주로 적용됩니다. 토압의 크기는 흙의 단위중량, 내부마찰각, 벽의 높이 등에 따라 달라지며, 일반적으로 랭킨(Rankine) 이론이나 쿨롱(Coulomb) 이론을 사용하여 계산됩니다. 국내 설계기준(KDS 52 50 00)에서는 토압 계산 시 해당 구조물의 변위 가능성, 지반조건 및 배수상태 등을 종합적으로 고려할 것을 요구하고 있으며, 구조물의 안정성 확보를 위해 적절한 토압계수를 적용하여 설계해야 함을 명시하고 있습니다.



2.2 안정성 검토의 중요성

옹벽의 안정성 검토는 구조물의 안전 확보를 위해 필수적인 과정으로, 주로 전도, 활동, 지지력에 대한 검토로 구성됩니다. 전도(Overturning)는 흙의 횡압력 등 수평력이 옹벽을 회전시키는 방향으로 작용하여 구조물이 넘어지려는 현상으로, 저항모멘트와 전도모멘트의 비를 이용해 안전율을 평가합니다. 활동(Sliding)은 옹벽이 기초면을 따라 수평방향으로 미끄러지는 현상으로, 마찰력 및 수평 저항력을 고려해 안전성을 검토하며, 필요 시 전단키(shear key) 등으로 추가 저항력을 확보합니다. 지지력(Bearing Capacity) 검토는 옹벽 기초에 작용하는 하중이 지반의 허용 지지력을 초과하지 않도록 하는 것으로, 지반의 파괴를 방지하기 위해 필수적인 항목입니다.
국내 설계기준(KDS 52 50 00, 옹벽구조설계기준)에서는 각 항목별로 최소 안전율을 명시하고 있으며, 전도 및 활동은 일반적으로 1.5 이상, 지지력은 3.0 이상의 안전율을 확보하도록 요구하고 있습니다. 이러한 검토를 통해 옹벽이 다양한 외력에 대해 구조적으로 안정적인지 확인할 수 있습니다.



2.3 배수 처리의 핵심

옹벽의 장기적인 안정성을 확보하기 위해서는 적절한 배수 처리가 필수적입니다. 옹벽 뒤쪽에 물이 축적되면 수압이 증가하여 옹벽에 작용하는 하중이 커지고, 이는 옹벽 파괴의 주요 원인이 될 수 있습니다. 따라서 옹벽에는 3제곱미터마다 하나 이상의 배수 구멍을 설치하고 , 옹벽 상부로부터 2미터 이내의 지표수는 지상이나 배수관을 통해 배수하여 옹벽 구조에 문제가 없도록 해야 합니다. 강우 시에도 지하수가 정수압으로 작용하지 않도록 하는 것이 중요하며 , 최악의 경우 지하수가 차오르더라도 연직 방향으로 침투가 일어나 수압을 최대한 감소시켜야 합니다. 옹벽 뒤채움부에는 자갈층이나 배수 매트를 설치하고, 옹벽 전면에는 배수공(Weep Hole)이나 유공관을 설치하여 물이 원활하게 빠져나가도록 해야 합니다. 효과적인 지하수 관리는 옹벽의 활동 저항력을 향상시키는 데에도 중요한 역할을 합니다. 배수 시스템은 옹벽의 수명을 연장하는 데 핵심적인 요소이며 , 옹벽 뒤에 물이 고이는 것을 방지하여 추가적인 압력과 잠재적인 파괴를 예방합니다.



2.4 기타 설계 시 고려해야 할 중요한 요소들

옹벽 설계 시에는 토압, 안정성, 배수 처리 외에도 다양한 요소들을 고려해야 합니다. 옹벽의 벽체 높이는 설계에 직접적인 영향을 미치며 , 활동에 대한 저항력을 높이기 위해 옹벽 전면의 수동 토압을 고려하거나 활동 방지벽을 설치할 수 있습니다. 저판의 길이를 늘려 활동 및 전도에 대한 저항력을 증가시키고 지반 반력을 분산시킬 수 있으며 , 앞굽을 설치하여 전도 저항 모멘트를 증가시킬 수도 있습니다. 지지력이 부족한 경우에는 지반 개량이나 말뚝 기초 설치를 고려해야 합니다. 옹벽 상부 2미터 이내에 묻는 배수관은 주철관, 강관 또는 흡관을 사용하고 이음부는 누수가 없도록 시공해야 합니다. 성토부의 높이는 인접 대지의 안전에 지장이 없는 한 인접 대지 지표면보다 0.5미터 이상 높게 하지 않아야 합니다. 온도 변화나 건조 수축에 의한 균열을 방지하기 위해 역T형 및 L형 옹벽에는 20m 이내 간격으로 신축 이음을 설치해야 합니다. 방음벽과 같이 옹벽 위에 추가 구조물이 설치되는 경우에는 풍하중을 고려해야 하며 , 지진 발생 가능성이 있는 지역에서는 지진 하중을 고려한 내진 설계를 적용해야 합니다. 또한, 기초 지반의 지지력, 공사 예산, 미관 요구 사항, 환경 영향 등 다양한 요소를 종합적으로 고려하여 설계를 진행해야 합니다.

---

3. 시공시 고려사항 및 유지관리 사항

옹벽을 튼튼하게 만들기 위해서는 설계뿐만 아니라 시공 과정 또한 매우 중요합니다. 적절한 시공 방법과 품질 관리를 통해 설계 의도대로 옹벽의 성능을 확보해야 합니다.

3.1 옹벽 구조물 시공 시 주요 고려사항

옹벽의 종류에 따라 시공 방법은 다양하지만, 몇 가지 공통적으로 고려해야 할 사항들이 있습니다. 보강토 옹벽은 시공이 비교적 용이하고 공사 기간을 단축할 수 있으며, 기초 처리도 간단하고 경제적인 장점이 있습니다. 조립식 옹벽은 프리캐스트 부재를 사용하여 시공이 간편하고 공기 단축 및 비용 절감 효과가 있으며, 높이 제한도 적습니다. 또한, 동절기나 하천변에서도 시공이 용이하고 현장 여건에 따라 부벽 길이를 조절하여 토공량을 줄일 수 있습니다. 네일 합벽 옹벽은 단순한 공정으로 공사 기간이 빠르고, 토공 후 즉시 네일 보강 및 숏크리트 타설이 이루어져 시공 완료 전 붕괴 위험이 적습니다. 흙막이 옹벽의 경우, 판재를 땅에 박는 방식으로 시공하며, 지반 조건에 따라 항타, 진동, 압입 공법 등을 선택할 수 있습니다. 보강토 옹벽의 일반적인 시공 순서는 그리드 설치, 뒷채움토 다짐, 성토, 보강토 블록 및 골재 포설 순으로 진행됩니다. 콘크리트 옹벽은 일반적인 콘크리트 구조물 시공 순서와 동일하게 거푸집 설치, 철근 배근, 콘크리트 타설 및 양생 과정을 거칩니다. 산석 옹벽은 공정이 비교적 단순합니다. 시공 시에는 설계 도면을 정확히 확인하고, 지반 조건에 맞는 적절한 공법을 선택하며, 품질 관리를 철저히 하여야 합니다.



3.2 옹벽 시공에 사용되는 주요 재료 소개

옹벽 시공에는 다양한 재료가 사용됩니다. 철근 콘크리트, 무근 콘크리트, 벽돌, 석재 등이 대표적이며 , 콘크리트 옹벽의 경우 철근을 사용하여 강도를 높이기도 합니다. 석축 옹벽은 자연석, 굴림석, 견치석, 개비온 등 다양한 종류의 돌을 사용하며 , 보강토 옹벽은 흙과 함께 그물망 형태의 보강재(지오그리드 등)를 사용합니다. 배수 시설로는 강관, 주철관, 흡관 등이 사용될 수 있으며 , 개비온 옹벽이나 산석 옹벽에는 와이어가 사용됩니다. 흙막이 옹벽의 경우에는 강재, 목재, 비닐, 알루미늄 등의 판재가 주로 사용됩니다. 석축 옹벽의 찰쌓기 시공 시에는 시멘트나 모르타르가 사용되기도 합니다. 재료 선택 시에는 옹벽의 종류, 설계 하중, 현장 조건, 경제성, 내구성, 미관 등을 종합적으로 고려해야 합니다.



3.3 옹벽 유지 관리 사항

옹벽을 오랫동안 안전하게 사용하기 위해서는 적절한 유지 관리가 필수적입니다. 정기적인 안전 점검을 통해 옹벽의 균열, 변형, 누수, 배수 시설 막힘 여부 등을 확인하고, 이상이 발견되면 즉시 보수해야 합니다. 콘크리트 옹벽에 균열이 발생한 경우에는 균열 보수 작업을 실시하고, 석축 옹벽의 경우에는 돌이 빠지거나 움직인 부분이 있는지 확인하여 보수해야 합니다. 배수 시설은 옹벽의 안정성에 매우 중요하므로, 배수구멍이나 배수관이 막히지 않도록 주기적으로 청소하고 관리해야 합니다. 보강토 옹벽의 경우, 식생 관리가 필요할 수 있으며, 부분적인 보수가 어려울 수 있으므로 초기 시공 시 품질 관리에 더욱 신경 써야 합니다. 네일 식생 옹벽의 경우, 공용 중에도 지속적인 유지 관리가 필요합니다. 옹벽의 상태를 정확하게 진단하고 적절한 보수 방법을 결정하기 위해서는 전문가의 도움을 받는 것이 좋습니다.

---

4. 설계 및 시공시 발생 가능한 문제점

옹벽의 설계 및 시공 과정에서 다양한 문제점이 발생할 수 있습니다. 이러한 문제점을 미리 파악하고 적절한 해결 방안을 마련하는 것이 중요합니다.



4.1 옹벽 설계 시 발생할 수 있는 일반적인 문제점들

옹벽 설계 시 흔히 발생하는 문제점 중 하나는 지반 조사 부족으로 인해 토압을 정확하게 산정하지 못하는 경우입니다. 토압을 과소 또는 과대하게 산정하면 옹벽의 안정성 확보에 문제가 발생할 수 있습니다. 또한, 배수 계획을 제대로 수립하지 못하면 옹벽 뒤쪽에 수압이 증가하여 옹벽이 파괴될 위험이 커집니다. 안정성 검토를 소홀히 하여 전도, 활동, 지지력 부족 등의 문제가 발생할 수도 있으며, 지반 조건이나 하중 조건을 제대로 고려하지 않고 부적절한 옹벽 형식을 선정하는 것도 설계상의 오류를 야기할 수 있습니다. 철근 배근 오류나 시공 이음 처리 불량과 같은 세부 설계 미흡 또한 옹벽의 강도 저하나 내구성 저하를 초래할 수 있습니다. 연약 지반에 대한 고려 없이 설계를 진행하거나, 지진 발생 가능성이 높은 지역에서 내진 설계를 소홀히 하는 것도 심각한 문제를 일으킬 수 있습니다.



4.2 옹벽 시공 시 발생할 수 있는 일반적인 문제점들

옹벽 시공 시에는 부적절한 지반 정리 및 다짐으로 인해 옹벽 침하가 발생할 수 있습니다. 거푸집 설치 불량은 콘크리트 품질 저하 및 옹벽 형상 불량으로 이어질 수 있으며, 철근 배근 오류는 옹벽의 강도 부족을 초래합니다. 콘크리트 타설 및 양생 불량은 콘크리트 강도 부족이나 균열 발생의 원인이 될 수 있으며, 배수 시설 시공 오류는 배수 기능 저하로 이어져 수압 증가를 유발할 수 있습니다. 보강토 옹벽의 경우, 보강재 설치 오류는 옹벽의 안정성을 크게 저하시킬 수 있습니다. 시공 중 흙막이 가시설 부족으로 인한 붕괴 사고가 발생할 수도 있으며, 특히 흙막이 옹벽 시공 시에는 인접 구조물에 대한 영향을 고려하지 않아 침하나 변형을 유발하는 사례도 있습니다. 되메우기 작업을 제대로 하지 않으면 토압 증가나 침하가 발생할 수 있습니다.



4.3 각 문제점에 대한 효과적인 해결 방안 제시

설계 시 발생하는 문제점을 해결하기 위해서는 정확하고 충분한 지반 조사를 실시하여 토압을 정확하게 산정해야 합니다. 세밀한 배수 계획을 수립하고 배수재 설치 및 유도 배수 등을 통해 수압 증가를 방지해야 합니다. 충분한 안전율을 확보하고 다양한 하중 조건을 고려하여 옹벽의 안정성을 확보해야 하며, 지반 조건 및 하중 조건에 적합한 옹벽 형식을 선정하기 위해 전문가의 자문을 구하는 것도 좋은 방법입니다. 구조 계산 및 상세 도면 작성을 철저히 하여 설계 오류를 방지하고, 연약 지반의 경우에는 지반 개량이나 말뚝 기초 등의 방법을 고려해야 합니다. 지진 발생 가능성이 있는 지역에서는 내진 설계 기준을 준수해야 합니다. 시공 시 발생하는 문제점을 해결하기 위해서는 체계적인 시공 관리 및 품질 검토를 통해 시공 오류를 방지하고, 숙련된 작업자를 투입하여 시공 교육을 실시하는 것이 중요합니다. 흙막이 옹벽 시공 시 진동으로 인한 인접 구조물 영향을 최소화하기 위해 진동 저감 공법(예: 압입 공법 )을 적용하고, 인접 구조물에 대한 영향 평가 및 보호 조치를 마련해야 합니다. 양질의 되메우기 재료를 사용하고 적절한 다짐을 통해 토압 증가나 침하를 방지해야 하며, 활동 및 전도에 대한 저항력을 높이기 위해 활동 방지벽 설치, 저판 확장, 앞굽 설치 등의 방법을 고려할 수 있습니다.

---

5. 결 론



옹벽은 토압을 저항하는 구조물 중 가장 널리 사용되는 구조형식으로, 흙의 횡압을 견디기 위한 필수적인 시설입니다. 급경사지, 도로, 철도, 건축 부지 등 다양한 분야에서 안정성과 효율성을 동시에 확보하기 위해 옹벽이 설치되며, 그 구조적 형식은 중력식, 보강토식, 캔틸레버식, 부벽식, 앵커식 등으로 다양합니다. 각 옹벽의 구조형식은 적용 환경, 토질 조건, 부지 제약, 시공성, 경제성 등을 종합적으로 고려하여 선택해야 하며, 안정성 확보를 위한 설계에서는 토압 계산, 지지력 및 전도 안정성, 활동 및 지반 변형에 대한 검토가 필수적입니다. 또한, 배수처리 계획은 구조물의 수명을 결정짓는 중요한 요소이므로 간과되어서는 안 됩니다. 실제 설계 시에는 국내 설계기준(KDS 27 50 00 : 옹벽 구조 설계기준 등)을 충실히 따르며, 현장조건과 구조물 기능을 종합적으로 고려한 설계 및 시공이 이루어져야 합니다. 옹벽은 단순한 흙막이 이상의 의미를 가지며, 안전한 토목구조물 설계를 위한 기초적이면서도 중요한 구성요소임을 다시 한 번 강조할 수 있습니다.

---
