"교량은 얼마나 무거운 차량을 견딜 수 있을까? – 활하중의 비밀"

우리가 매일 이용하는 도로 위를 수많은 차량들이 오고 갑니다. 이 차량들의 무게는 고스란히 교량 위로 전달되는데요. 만약 교량이 이러한 하중을 제대로 견디지 못한다면 상상하기 끔찍한 사고로 이어질 수 있습니다. 그렇다면 교량에 작용하는 큰 하중을 교량은  어떻게 안전하게 지탱할 수 있을까요? 그 비밀은 바로 꼼꼼하게 설계된 ‘활하중’ 기준에 있습니다. 지금부터 국내 도로교 설계기준의 핵심, 활하중에 대해 쉽고 재미있게 알아보겠습니다.

---

교량 설계의 핵심 요소, 활하중이란 무엇일까요?



교량에는 항상 작용하는 하중이 있습니다. 바로 교량 자체의 무게 자중, 즉 ‘고정하중’이죠. 마치 책장에 항상 꽂혀 있는 책들의 무게와 같습니다. 하지만 교량 위로는 끊임없이 움직이는 하중이 작용하는데, 이것이 바로 ‘활하중’입니다. 자동차, 트럭, 심지어 다리 위를 걷는 사람들의 무게까지 모두 활하중에 포함됩니다. 책장에 책을 넣었다 뺐다 하는 것처럼, 활하중은 끊임없이 변하기 때문에 교량 설계 시 매우 중요한 고려 사항입니다. 이처럼 변화무쌍한 활하중을 제대로 예측하고 대비하는 것이 안전한 교량을 만드는 첫걸음입니다.

---

도로교 설계기준의 활하중 종류

도로교 설계기준(KDS)에서는 다양한 종류의 활하중을 고려하여 교량 안전성을 확보합니다.



도로 위의 주인공, 차량 활하중

가장 대표적인 활하중은 바로 차량의 무게입니다. 설계 시에는 실제 차량의 무게뿐만 아니라 미래의 교통량 증가, 예상되는 최대 하중까지 고려하는데요. 현재 한국 도로교 설계에서는 1등교 기준으로 ‘KL-510’이라는 차량 활하중 기준을 적용하고 있습니다. 이는 과거에 사용되던 ‘DB-24’ 하중 기준보다 더 강화된 기준으로, 변화하는 교통 환경에 맞춰 교량이 더욱 안전하게 설계될 수 있도록 합니다. 특히 트럭 하중을 고려할 때는 앞뒤 차축 사이의 거리, 여러 개의 차축이 한 번에 작용하는 경우까지 세밀하게 계산합니다. 과거의 DB-24 (총중량 43.2tonf) 기준에서 현재의 KL-510 (총중량 51.0tonf) 기준으로 변화한 것은 시간이 흐르면서 차량의 무게와 교통 패턴이 변화했기 때문이며, 이러한 변화를 설계 기준에 반영하여 현대의 교통 환경에 더욱 적합한 다리를 만들 수 있게 되었습니다.

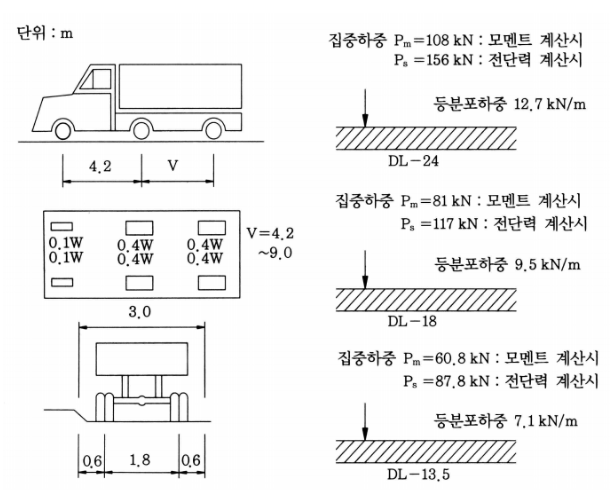

DB, DL하중 과 KL-510 표준트럭하중

---

교량 위를 걷는 사람들, 보도 활하중

차량뿐만 아니라 교량 위를 걷는 사람들의 무게도 중요한 활하중 요소입니다. 특히 보행자 전용 다리나 차도 옆 보도의 경우에는 보행자들의 무게를 꼼꼼히 고려해야 합니다. 일반적으로 3~3.5 kN/m²의 보도 활하중 값을 적용합니다. 이는 교량의 어떤 부분을 설계하느냐에 따라 보행 하중의 영향이 다르게 작용하기 때문입니다. 또한 특정 설계 조건에서는 차량 활하중과 동시에 보도 활하중을 고려하기도 합니다.

---

그 외 다양한 활하중

이 외에도 교량 설계 시에는 다양한 활하중을 고려합니다. 예를 들어 지하 구조물이나 옹벽 설계 시에는 흙의 압력 외에 차량 하중으로 인한 추가적인 압력, 즉 ‘상재 활하중’을 고려하기도 합니다. 반복적인 차량 하중으로 인해 발생할 수 있는 피로 파괴를 방지하기 위한 ‘피로 하중’ , 그리고 철도 교량의 경우에는 ‘궤도 차량 하중’까지 고려하여 안전한 교량을 설계합니다.

---

안전을 위한 꼼꼼한 약속 : 한국 도로교 설계기준(KDS)

한국의 도로교 설계는 ‘한국 도로교 설계기준(Korean Road Bridge Design Standards, KDS)’이라는 명확한 기준에 따라 이루어집니다. 이 기준은 교량의 종류와 중요도에 따라 설계 기준을 세분화하고 있습니다. 특히 교통량과 중요도가 높은 1등교(고속도로, 주요 국도 등)의 경우에는 가장 엄격한 KL-510 차량 활하중 기준을 적용합니다. 반면 교통량이 적거나 중요도가 낮은 2등교, 3등교의 경우에는 1등교 활하중 효과의 일정 비율(예: 2등교 75%, 3등교 2등교의 75%)을 적용하여 설계의 효율성을 높입니다. 이러한 교량 등급은 일반적으로 도로 관리 주체(발주자)가 결정합니다. 교량의 중요도와 예상 교통량에 따라 설계 기준을 차등 적용하는 것은 안전성을 확보하면서도 효율적인 설계가 가능하도록 하는 중요한 접근 방식입니다.



표 1: 교량 설계 등급 및 활하중

등급	적용	활하중
1등교	고속국도, 자동차 전용도로, 특별시도, 광역시도, 일반국도 및 국방상 중요한 도로, 교통량 많고 중차량 통과 불가피한 지방도, 장대교량	KL-510
2등교	일반국도, 특별시도와 지방도로상의 교통량 적은 교량, 시도 및 군도 중 중요한 도로	1등교 활하중 효과의 75%
3등교	2등교 활하중 효과의 75%	2등교 활하중 효과의 75%

---

현실을 반영하는 마법 : 하중 계수와 하중 조합

교량 설계 시에는 단순히 활하중 값만 사용하는 것이 아니라, ‘하중 계수(Load Factor)’라는 안전율을 곱해서 사용합니다. 이는 하중의 크기나 분포를 정확하게 예측하기 어렵다는 점, 재료의 강도가 약간의 차이를 보일 수 있다는 점 등을 고려하여 안전성을 확보하기 위한 조치입니다. 활하중 계수는 교량의 사용 목적이나 예상되는 극한 상황(극한한계상태), 일상적인 사용 조건(사용한계상태), 반복적인 하중에 대한 내구성(피로한계상태)에 따라 다른 값을 적용합니다. 극한 상황에서는 교량의 붕괴를 막는 것이 최우선이기 때문에 활하중 계수가 더 높게 적용되는 반면, 일상적인 사용 조건에서는 사용성과 내구성을 확보하기 위해 비교적 낮은 계수를 적용합니다. 또한 교량에는 활하중뿐만 아니라 고정하중, 풍하중, 설하중 등 다양한 하중이 동시에 작용할 수 있습니다. 따라서 설계 시에는 이러한 여러 하중들을 함께 고려하는 ‘하중 조합(Load Combination)’이라는 개념을 사용하며, 각 하중에 적절한 하중 계수를 곱하여 가장 불리한 상황에서도 교량이 안전하도록 설계합니다. 다양한 하중 조합과 각 하중에 대한 계수를 고려하는 것은 교량이 다양한 실제 상황에서도 안전하게 기능을 수행할 수 있도록 하는 필수적인 과정입니다.

---

움직이는 하중의 역동성 : 충격 계수의 이해

교량 위를 달리는 차량은 단순히 정적인 무게로 작용하는 것이 아니라, 진동이나 갑작스러운 하중과 같은 ‘충격’을 교량에 전달합니다. 이러한 동적인 효과를 고려하기 위해 설계 시에는 ‘충격 계수(Impact Factor)’를 활하중에 추가적으로 적용합니다. 충격 계수는 교량의 지간, 노면 상태, 차량의 속도 등 다양한 요인에 따라 달라질 수 있습니다. 특히 흙으로 덮인 지하 구조물(암거 등)의 경우에는 흙의 두께가 두꺼워질수록 충격의 영향이 줄어들어 특정 깊이 이상에서는 충격 계수를 무시하기도 합니다. 충격 계수를 고려하는 것은 움직이는 하중으로 인한 다리의 피로를 방지하고 수명을 늘리는 데 매우 중요합니다.

---

과거와 현재를 잇는 교량 : 설계 기준의 진화



한국의 도로교 설계 기준은 과거 허용응력설계법과 같은 경험 기반의 설계 방식에서 점차 확률론적 개념을 도입한 한계상태설계법으로 발전해 왔습니다. 현재는 신뢰도 기반 설계 원칙을 적용하여 통계적인 방법과 오랜 기간 축적된 데이터를 바탕으로 하중 모델과 계수를 결정하고 있습니다. 또한 Weigh-In-Motion(WIM) 시스템과 같은 첨단 기술을 활용하여 실제 교통 데이터를 분석하고, 이를 바탕으로 활하중 모델을 지속적으로 개선하려는 연구가 활발히 진행 중입니다. 이처럼 설계 기준이 지속적으로 발전하는 것은 다리의 안전성을 더욱 향상시키고, 변화하는 교통 환경에 효과적으로 대응하기 위함입니다.

---

안전, 그 무엇과도 바꿀 수 없는 가치

결국 우리가 도로 위를 안전하게 달릴 수 있는 것은 철저하게 계산된 활하중 설계 기준 덕분입니다. 이러한 기준은 끊임없이 검토되고 업데이트되어 우리의 안전을 지켜줍니다. 만약 활하중 설계를 소홀히 한다면 과거에 발생했던 안타까운 교량 붕괴 사고와 같은 심각한 결과를 초래할 수 있습니다. 따라서 튼튼한 활하중 설계 기준은 안전하고 믿을 수 있는 교통 인프라를 구축하는 가장 중요한 토대라고 할 수 있습니다.

지금까지 한국 도로교 설계기준의 핵심인 활하중에 대해 알아보았습니다. 복잡하고 어려울 수 있는 공학적인 내용을 최대한 쉽고 재미있게 전달하고자 노력했는데요. 이 글을 통해 우리가 매일 건너는 교량이 얼마나 많은 고민과 노력으로 만들어지는지 조금이나마 이해하셨기를 바랍니다.

---
