안녕하세요! 🙋♂️ 혹시 여러분은 엔진에서 바퀴로 동력이 어떻게 전달되는지, 혹은 풍력 터빈의 날개가 어떻게 전기를 만드는지 궁금해 본 적 있으신가요? 이 모든 과정에는 '비틀림(Torsion)'이라는 중요한 원리가 숨어 있습니다. 언뜻 복잡해 보이는 이 개념이 사실 우리 주변의 다양한 기계와 구조물의 안전성을 좌우한다는 사실! 💡 이번 블로그 글에서는 구조역학 전문가의 시선으로 '비틀림'에 대한 여러분의 궁금증을 시원하게 해결해 드리고, 실생활 속 비틀림의 원리와 그 중요성을 명쾌하게 설명해 드리겠습니다. 자, 이제 비틀림의 세계로 함께 떠나볼까요? 🚀
🌀 비틀림(Torsion)이란 무엇일까요?
비틀림 (출처:The Efficient Engineer) '비틀림'은 말 그대로 물체가 세로 축을 중심으로 뒤틀리는 현상을 의미합니다. 이는 물체에 가해지는 '모멘트(moment)' 때문에 발생하는데, 이때 비틀림을 유발하는 모멘트를 특별히 '토크(torque)'라고 부릅니다. 🔄 우리 주변에서 비틀림을 가장 흔하게 볼 수 있는 예시는 바로 자동차의 구동축이나 풍력 터빈의 발전기 연결축처럼 동력을 회전으로 전달하는 전달축입니다.
예를 들어, 원형 막대에 토크를 가하면 어떤 일이 일어날까요? 막대는 뒤틀리면서 변형됩니다. 여기서 흥미로운 점은, 원형 막대의 경우 개별 단면들이 뒤틀림에 의해 왜곡되지 않는다는 것입니다. 마치 여러 개의 동그란 디스크들이 서로 상대적으로 회전하지만, 각 디스크 자체는 변형되지 않는다고 할 수 있습니다. 💿
축대칭 부재, 비축대칭부재의 비틀림 하지만 이것은 단면이 원형과 같이 축대칭(axisymmetric)일 경우에만 해당됩니다. 만약 사각형 단면을 가진 막대라면, 비틀림은 단면의 '뒤틀림(warping)'을 유발하게 됩니다. 뒤틀림 현상은 매우 복잡하기 때문에, 여기서는 단순하게 원형 막대의 비틀림에 대해서만 다루겠습니다. 😊
📐 비틀림 각(Angle of Twist)과 극관성 모멘트(Polar Moment of Inertia)
비틀림 각 이제 막대의 한쪽 끝을 고정하고, 다른 쪽 끝에 토크를 가했을 때 막대가 어떻게 변형되는지 살펴봅시다. 토크를 가하면 막대의 자유단은 ''라는 각도만큼 회전합니다. 이것이 바로 '비틀림 각(Angle of Twist)'입니다. 💫
이 비틀림 각은 고정된 끝에서는 0이고, 자유단에서는 까지 선형적으로 증가합니다. 비틀림 각은 다음 방정식을 사용하여 계산할 수 있습니다.
비틀림 각 방정식 이 방정식은 네 가지 변수의 함수입니다.
- : 막대의 길이
- : 가해진 토크
- : 재료의 특성인 전단 탄성 계수(Shear Modulus)
- : 극관성 모멘트(Polar Moment of Inertia)
그렇다면 극관성 모멘트 는 무엇일까요? 이는 물체의 형상만으로 비틀림 변형에 대한 저항을 정의하는 값입니다. 즉, 단면의 모양이 비틀림에 얼마나 잘 저항하는지를 나타내는 지표라고 할 수 있습니다. 🛡️
바깥 반지름이 이고 안쪽 반지름이 인 속이 빈 막대의 극관성 모멘트는 다음 방정식을 사용하여 계산할 수 있습니다.
중공단면 극관성 모멘트 여기서 안쪽 반지름 를 0으로 설정하면 속이 꽉 찬 막대(solid bar)의 극관성 모멘트 방정식을 얻을 수 있습니다.
중실단면 극관성 모멘트 비틀림 각 방정식의 한 가지 유용한 점은 재료의 전단 탄성 계수 를 실험적으로 결정하는 방법을 제공한다는 것입니다. 만약 우리가 알려진 길이와 단면을 가진 막대에 알려진 토크를 가하고, 그 결과로 발생하는 비틀림 각을 측정한다면, 이 정보를 사용하여 재료의 전단 탄성 계수 를 계산할 수 있습니다. 🧪
💥 비틀림에 의한 응력(Stress)과 변형률(Strain)
비틀림은 막대 내부에 응력과 변형률을 발생시킵니다. 막대가 파손되지 않도록 설계하려면 이러한 응력과 변형률을 계산할 수 있어야 합니다. 🚧
이러한 응력과 변형률을 계산하는 방법을 이해하기 위해 막대 표면의 작은 직사각형 요소가 어떻게 변형되는지 관찰해 봅시다. 이 요소는 처음에는 직사각형이지만, 토크가 가해지면 왜곡됩니다.
비틀림에 의한 전단변형 더 자세히 살펴보면, 막대가 축대칭이기 때문에 개별 단면은 회전하지만 왜곡되지 않습니다. 따라서 요소의 측면 C-F와 D-E는 표시된 선을 따라 수직으로만 움직입니다.
토크가 가해진 후에는 요소의 각도가 더 이상 90도가 아닙니다. 이는 '전단 변형률(shear strain)'을 발생시키며, 이 변형률은 그림에서 볼 수 있는 각도 γ 에 해당합니다. 전단 변형률은 막대의 기하학적 형태와 변형만을 고려하여 계산할 수 있습니다.
이는 A-B와 A-B' 사이의 각도에 해당합니다. 우리는 삼각법을 사용하여 전단 변형률에 대한 방정식을 유도할 수 있습니다. 작은 각도에 대해서는 가 와 거의 같으므로, 길이 B-B'를 길이 A-B로 나눈 것과 같습니다.
A-B는 막대의 길이 입니다. B-B'의 길이가 반지름이 이고 비틀림 각 만큼 회전하는 원의 호 길이임을 알고 있음으로써 B-B'의 길이를 계산할 수 있습니다. 따라서 전단 변형률은 막대의 반지름에 비틀림 각을 곱한 다음 막대의 길이로 나눈 것과 같습니다.
이것은 막대 표면의 전단 변형률에 대한 방정식일 뿐입니다. 그렇다면 막대 내부는 어떨까요? 전단 변형률은 단면의 중심으로부터의 거리에 비례하여 선형적으로 증가합니다. 따라서 를 단면의 중심으로부터의 반경 거리로 정의하면, 위 방정식에서 을 로 대체하여 막대 내부의 모든 지점에서 비틀림으로 인한 전단 변형률을 계산하는 데 사용할 수 있는 방정식을 얻을 수 있습니다.

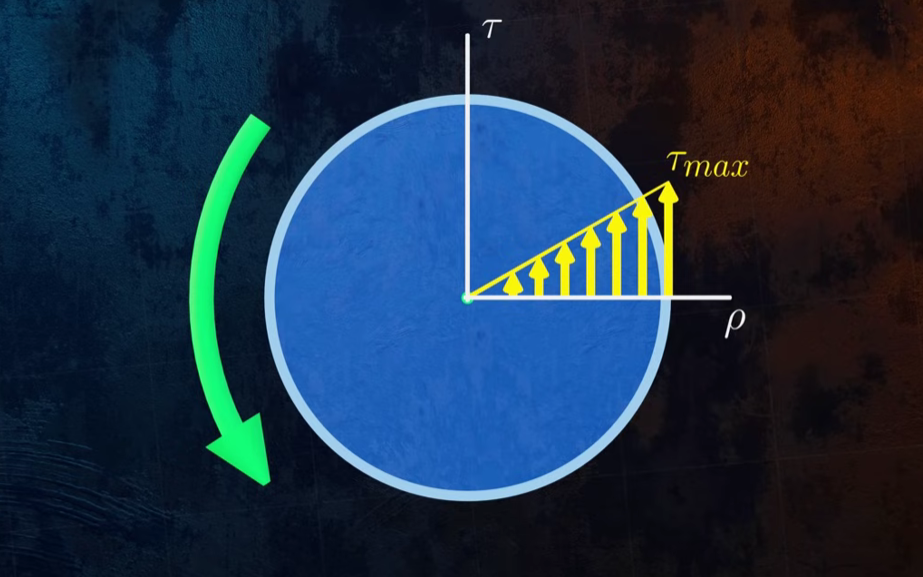

비틀림에 의한 전단변형률 전단 응력은 어떨까요? 전단 변형률과 마찬가지로 전단 응력 또한 단면의 중심으로부터의 거리에 비례하여 선형적으로 증가하며, 최대 전단 응력은 외부 표면에서 발생합니다. 📈 이는 속이 꽉 찬 막대뿐만 아니라 속이 빈 막대에도 해당됩니다. 이 사실은 속이 빈 막대가 비틀림 하중을 전달하는 데 훨씬 더 효율적이라는 것을 의미합니다. 속이 꽉 찬 막대의 중심 부분은 전체 하중의 작은 부분만을 저항하기 때문입니다. 💡
비틀림에 의한 전단응력 단면 내부에 있는 면적이 이고 단면 중심으로부터 거리가 인 작은 요소를 생각해 봅시다.
이 요소에 작용하는 내부 힘은 면적 에 전단 응력 를 곱한 것과 같습니다. 이를 적용하여 전단 응력을 계산하는 방정식을 유도할 수 있습니다. 단면 내의 모든 요소에 작용하는 내부 힘에 의해 발생하는 모멘트의 합은 토크 와 같아야 합니다. 그렇지 않으면 평형이 유지되지 않습니다.
이를 수학적으로 다음과 같이 표현할 수 있습니다.
비틀림에 의한 전단응력 유도 우리는 값이 상수임을 알고 있습니다. 전단 응력은 단면 중심으로부터의 거리에 비례하여 선형적으로 변하기 때문입니다. 따라서 항을 재배열하고 를 적분 밖으로 옮길 수 있습니다.
이제 오른쪽에 있는 적분은 사실 극관성 모멘트의 정의이므로, 그것을 문자 로 대체할 수 있습니다. 그리고 이를 재배열하여 전단 응력에 대한 방정식을 얻을 수 있습니다.

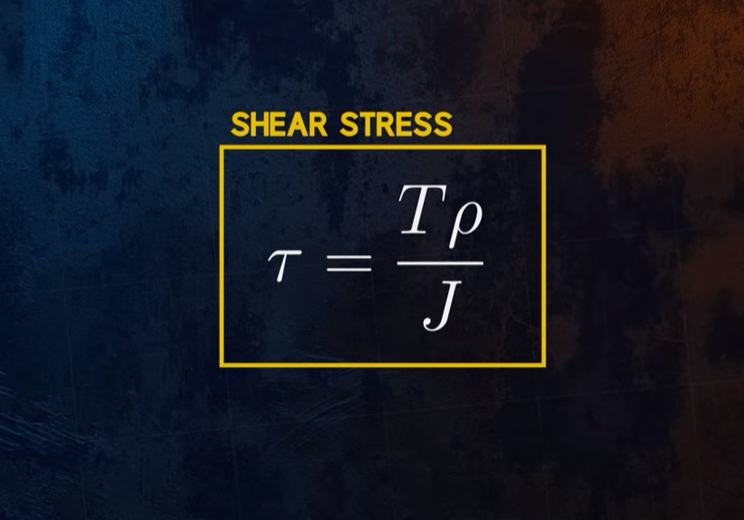

비틀림에 의한 전단응력 이제 우리는 전단 변형률과 전단 응력을 계산할 수 있는 방정식을 유도하였습니다. 또한 이전에 이야기했던 비틀림 각에 대한 방정식도 있습니다. 이 세 가지 방정식은 비틀림 하중을 받는 원형 막대에 대해 알아야 할 모든 것을 알려줍니다.
🛠️ 복합 토크 하중을 받는 축의 해석
지금까지는 한쪽 끝이 고정되고 단일 토크가 가해지는 균일한 막대에 대해서만 이야기했습니다. 하지만 축은 종종 여러 개의 토크에 의해 하중을 받습니다. 예를 들어, 양쪽 끝이 베어링으로 지지되는 이 축은 B 지점에서 기어에 의해 구동되고, 차례로 A와 C 지점에서 두 개의 기어를 구동합니다.
복합 토크하중 이 축은 세 가지 토크에 의해 하중을 받습니다. 우리가 방금 설명한 전단 응력, 전단 변형률, 비틀림 각에 대한 방정식을 사용하기 전에, 우리는 축을 따라 각 위치에서의 '내부 토크(internal torque)'를 파악해야 합니다. 🧐
이 과정을 수행하는 방법은 보를 따라 전단력을 계산하는 것과 유사합니다. 먼저 자유 물체도(free body diagram)를 그립니다. 그런 다음 가상의 절단을 만들고 평형의 개념을 사용하여 축을 따라 다른 위치에서의 내부 토크를 결정합니다.
이렇게 하면 다음과 같은 내부 토크 선도(internal torque diagram)가 나옵니다. 최대 전단 응력은 내부 토크가 가장 큰 축의 단면에서 발생하며, 이전에 유도한 방정식을 사용하여 쉽게 계산할 수 있습니다. 🧮
💔 비틀림 파괴 (Torsional Failure)
만약 연성 재료로 만든 막대와 취성 재료로 만든 막대 두 개를 가지고 있고, 두 막대에 동일한 토크를 가한다면, 두 막대가 다르게 파손되는 것을 관찰할 수 있습니다. 연성 막대는 축에 수직인 각도로 파괴되지만, 취성 막대는 축에 45도 각도로 파괴됩니다. 😲
연성재료와 취성재료의 비틀림 파괴 연성 재료는 전단에 의해 파괴되는 경향이 있으므로 최대 전단 응력면에 따라 파괴된다는 것을 기억함으로써 이를 설명할 수 있습니다. 하지만 취성 재료는 전단보다 인장에 더 약하므로 최대 인장 응력면에 따라 파괴되는 경향이 있습니다.
순수 비틀림에 대한 모어의 원(Mohr's circle)은 다음과 같습니다. ⚪️ 응력 요소가 이런 식으로 배치될 때 전단 응력이 최대값을 가지며, 수직 응력은 없다는 것을 알 수 있습니다.
모어의 원에는 최대 전단 응력과 최대 수직 응력 사이에 90도 각도가 있습니다. 이는 응력 요소가 45도 각도로 회전할 때 수직 응력이 최대가 된다는 것을 의미합니다. 이것이 취성 재료와 연성 재료가 순수 비틀림으로 인해 다른 방식으로 파손되는 이유를 설명합니다.
맺음말 ✨
지금까지 '비틀림'이라는 구조역학의 핵심 개념에 대해 자세히 알아보았습니다. 단순한 회전 현상처럼 보이는 비틀림이 사실은 우리 주변의 수많은 기계와 구조물의 설계 및 안전에 지대한 영향을 미친다는 사실, 이제는 명확하게 이해하셨으리라 생각합니다.
우리는 비틀림이 무엇인지, 그리고 비틀림 각이 어떻게 발생하는지 살펴보았습니다. 특히, 물체의 형상이 비틀림에 저항하는 정도를 나타내는 극관성 모멘트의 중요성도 함께 확인했습니다.
🧮 또한, 비틀림으로 인해 물체 내부에 발생하는 전단 변형률과 전단 응력을 계산하는 방법을 배우고, 이들이 단면의 중심으로부터의 거리에 따라 선형적으로 변한다는 흥미로운 사실도 깨달았습니다. 이를 통해 속이 빈 막대가 비틀림 하중을 전달하는 데 얼마나 효율적인지도 알 수 있었습니다. 💡
나아가, 여러 개의 토크가 작용하는 복합적인 상황에서의 축 해석 방법과, 재료의 특성(연성 vs. 취성)에 따라 비틀림 파괴 양상이 어떻게 달라지는지도 이해하게 되었습니다. 모어의 원을 통해 전단 응력과 수직 응력의 관계를 시각적으로 확인하며 파괴 메커니즘을 더욱 깊이 있게 파고들 수 있었습니다. 📉
이번 글이 여러분에게 '비틀림'이라는 다소 어려울 수 있는 주제를 쉽고 명확하게 이해하는 데 도움이 되었기를 바랍니다. 구조역학은 우리 주변의 세상을 이해하는 데 필수적인 학문이며, 비틀림은 그 중요한 구성 요소 중 하나입니다. 앞으로도 여러분의 호기심을 자극하고 지식을 확장하는 데 기여할 수 있는 흥미로운 주제들로 찾아뵙겠습니다. 감사합니다! 🙏
